Sie befinden sich hier: cool-system.info / Flächentemperierung / Systemvarianten / CapMK - Eingelegt in Metallkassette

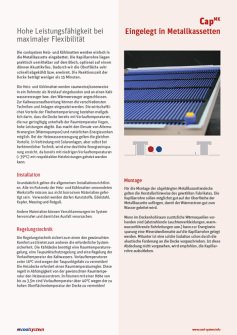

CapMK- Eingelegt in Metallkassette

Die coolsystem Heiz- und Kühlmatten werden einfach in die Metallkassette eingebettet. Die Kapillarrohre liegen praktisch unmittelbar auf dem Blech, ggf auf dem dünnen Akustikvlies. Dadurch wir die Oberfläche schnell abgekühlt bzw. erwärmt. Die Reaktionszeit der Decke beträgt weniger als 15 Minuten.

Hohe Leistungsfähigkeit, optimale Raumausnutzung

Die coolsystem Heiz- und Kühlmatten werden einfach in die Metallkassette eingebettet. Die Kapillarrohre liegen praktisch unmittelbar auf dem Blech, ggf auf dem dünnen Akustikvlies. Dadurch wir die Oberfläche schnell abgekühlt bzw. erwärmt. Die Reaktionszeit der Decke beträgt weniger als 15 Minuten.

Aktionen

Schnellkontakt

Berliner Str. 6
12529 Schönefeld
Telefon 030 / 678 26 390
E-Mail

Installation

Grundsätzlich gelten die allgemeinen Installationsrichtlinien. Alle im Rohrnetz der Heiz-und Kühlmatten verwendeten Werkstoffe müssen aus nicht korrosiven Materialien gefertigt sein. Verwendet werden dürfen Kunststoffe, Edelstahl, Kupfer, Messing und Rotguß. Andere Materialien können Verschlammungen im System hervorrufen und damit den Ausfall verursachen.

Regelungstechnik

Die Regelungstechnik sichert zum einen den gewünschten Komfort und bietet zum anderen die erforderliche Systemsicherheit.
Die Kühldecke benötigt eine Raumtemperaturregelung, eine Taupunktschutzregelung und eine Regelung der Vorlauftemperatur des Kaltwassers. Vorlauftemperaturen unter 16°C sind wegen der Taupunktgefahr zu vermeiden! Für die Heizdecke ist ein Raumtemperaturregler erforderlich, welcher die Heizwassermenge in Abhängigkeit von der gewünschten Raumtemperatur regelt. Vorlauftemperaturen über 40°C sind wegen der zu hohen Oberflächentemperatur der Decke zu vermeiden!

Montage

Für den Anschluß der Heiz- und Kühlmatten gelten die Herstellerhinweise; für den Putzauftrag sind die Hinweise und Vorschriften des Putzherstellers zu beachten. Die Rohdecke muß einen festen Untergrund aufweisen, der geeignet ist eine Flächenlast von 25 kg/m² aufzunehmen. Sofern die Putzdecke auf eine abgehängte Unterdecke aufgebracht werden soll, sind die Stützweiten und die Ausführung der Verankerung der Abhänger an der Rohdecke für eine Last von 30 kg/m² auszulegen.
Vor Beginn der Arbeiten wird ein Deckenspiegel als Arbeitsgrundlage und Verlegeanordnung angefertigt. Hier werden alle Matten mit den Abmessungen und der Ausrichtung und die Versorgungsleitungen eingetragen. Ebenso werden alle Flächen gekennzeichnet, die unbelegt bleiben müssen, z.B. für die Aufstellung von  Zwischenwänden, die Leuchtenaordnung und sonstige Deckeneinbauten.
Weiterhin ist im Deckenspiegel der Montageort des Taupunktfühlers zu vermerken. Die Verbindung der Polypropylen- Rohrleitungen erfolgt mittels thermischen Kunststoffschweißen. Es gilt für die Ausführung die Schweißrichtlinie DVS 2207-11 vom Deutschen Verband für Schweißtechnik e.V.

Technische Daten CapMK - Allgemein

Typ

CAPMK > Eingelegt in Metallkassetten

Einsatzgebiet

Kühl- und Heizdecken in Metallkassetten

Ausführung

Kapillarrohrmatten

Art der Verlegung

Anschluß über thermisches Kunststoffschweißen und Stecken von Verbindungsschläuchen

Geometrie

Sammlerrohr 20 x 2 mm
Kapillarrohr 3,35 x 0,5 mm
Kapillarrohrabstand 10 mm
Austauschfläche 0,71 m²

Größe

Länge: 300-2000 mm [10 mm Schritte]
Breite: 300-1500 mm [10 mm Schritte]

Masse

gefüllt, ohne Sammler 562 g/m²
Wasserinhalt 0,27 l/m²

Kühlleistung

80 W/m²

Heizleistung

bis 130 W/m²

Betriebsbedingungen

Temperaturbeständig im Dauereinsatz bis 45°C
Betriebsdruck 2 bis 3 bar
Prüfdruck 10 bar max. 10 Stunden

Schallabsorption

materialabhänig

Abhanghöhe

< 100 mm

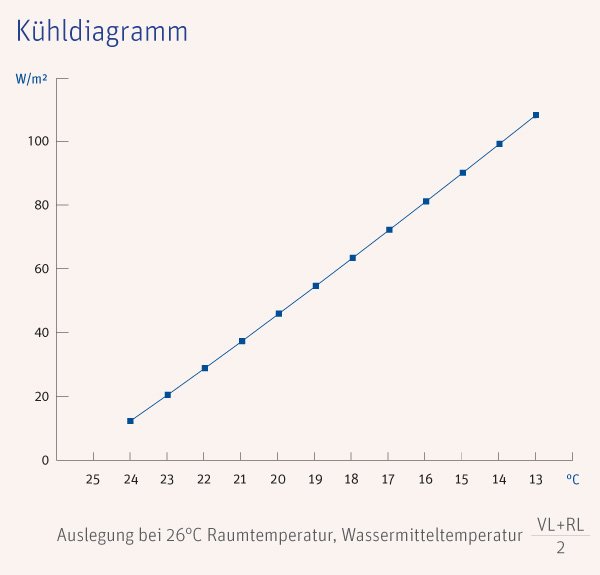

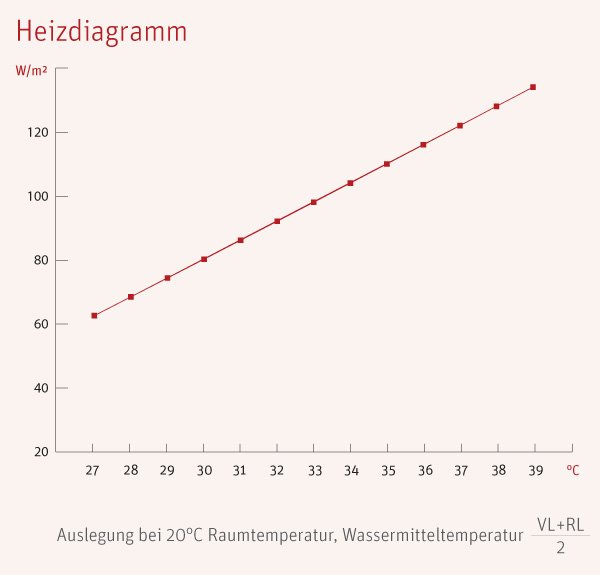

Diagramme
