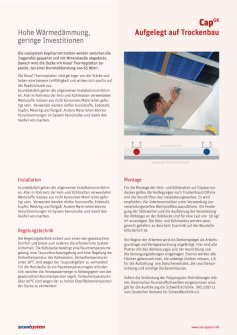

CapGK - Aufgelegt auf Trockenbau

Die coolsystem Kapillarrohrmatten werden zwischen die Tragprofile gespannt und mit Mineralwolle abgedeckt. Danach wird die Decke mit Knauf Thermoplatten beplankt,
bei einer Normkühlleistung von 65 W/m².

Hohe Wärmedämmung, geringe Investitionen

Die Knauf Thermoplatten sind geringer von der Stärke und haben eine bessere Leitfähigkeit und wirken sich positiv auf die Reaktionszeit aus.
Grundsätzlich gelten die allgemeinen Installationsrichtlinien. Alle im Rohrnetz der Heiz-und Kühlmatten verwendeten Werkstoffe müssen aus nicht korrosiven Materialien gefertigt sein. Verwendet werden dürfen Kunststoffe, Edelstahl, Kupfer, Messing und Rotguß. Andere Materialien können Verschlammungen im System hervorrufen und damit den Ausfall verursachen.

Aktionen

Schnellkontakt

Berliner Str. 6
12529 Schönefeld
Telefon 030 / 678 26 390
E-Mail

Installation

Grundsätzlich gelten die allgemeinen Installationsrichtlinien. Alle im Rohrnetz der Heiz-und Kühlmatten verwendeten Werkstoffe müssen aus nicht korrosiven Materialien gefertigt sein. Verwendet werden dürfen Kunststoffe, Edelstahl, Kupfer, Messing und Rotguß. Andere Materialien können Verschlammungen im System hervorrufen und damit den Ausfall verursachen.

Regelungstechnik

Die Regelungstechnik sichert zum einen den gewünschten Komfort und bietet zum anderen die erforderliche Systemsicherheit.
Die Kühldecke benötigt eine Raumtemperaturregelung, eine Taupunktschutzregelung und eine Regelung der Vorlauftemperatur des Kaltwassers. Vorlauftemperaturen unter 16°C sind wegen der Taupunktgefahr zu vermeiden! Für die Heizdecke ist ein Raumtemperaturregler erforderlich, welcher die Heizwassermenge in Abhängigkeit von der gewünschten Raumtemperatur regelt. Vorlauftemperaturen über 40°C sind wegen der zu hohen Oberflächentemperatur der Decke zu vermeiden!

Montage

Für die Montage der Heiz- und Kühlmatten auf Gipskartondecken gelten die Festlegungen nach Trockenbaurichtlinie und die Vorschriften des Installateurgewerkes. Es wird empfohlen, die Unterkonstruktion unter Verwendung von
verwindungssteifen Blechprofilen auszuführen. Die Festlegung der Stützweiten und die Ausführung der Verankerung der Abhänger an der Rohdecke sind für eine Last von 30 kg/ m² auszulegen. Die Heiz- und Kühlmatten werden passgerecht geliefert, so dass kein Zuschnitt auf der Baustelle erforderlich ist.
Vor Beginn der Arbeiten wird ein Deckenspiegel als Arbeitsgrundlage und Verlegeanordnung angefertigt. Hier sind alle Platten mit den Abmessungen und der Ausrichtung und die Versorgungsleitungen eingetragen. Ebenso werden alle Flächen gekennzeichnet, die unbelegt bleiben müssen, z.B. für die Aufstellung von Zwischenwänden, die Leuchtenanordnung und sonstige Deckeneinbauten.
Sofern die Verbindung der Polypropylen-Rohrleitungen mittels thermischen Kunststoffschweißen vorgenommen wird, gilt für die Ausführung die Schweißrichtlinie DVS 2207-11 vom Deutschen Verband für Schweißtechnik e.V.

Technische Daten

Typ

CAPGK > Aufgelegt auf Trockenbau

Einsatzgebiet

Trockenbaudecken, Abhangdecken

Ausführung

Kapillarrohrmatten

Art der Verlegung

Anschluß über thermisches Kunststoffschweißen

Material

Polypropylen Random-Copolymerisat Typ 3 DIN 8078

Geometrie

Sammlerrohr 20 x 2 mm
Kapillarrohr 3,35 x 0,5 mm
Kapillarrohrabstand 10 mm
Austauschfläche 1,067 m²

Größe

Länge: 750-6000 mm [10 mm Schritte]
Breite: 230-430 mm [10 mm Schritte]

Masse

ungefüllt, ohne Sammler 430 g/m²
gefüllt, ohne Sammler 824 g/m²
Wasserinhalt 0,39 l/m²

Kühlleistung

65 W/m² mit 10 mm Gipskarton
(Thermoplatte, Wärmeleitfähigkeit ca. 0,40 W/m²

Heizleistung

bis 110 W/m²

Betriebsbedingungen

Temperaturbeständig im Dauereinsatz bis 45°C
Betriebsdruck 2 bis 3 bar
Prüfdruck 10 bar max. 10 Stunden

Schallabsorption

materialabhänig

Abhanghöhe

> 90 mm

Oberfläche

Material

Thermoplatte 10mm

Perforationstyp

geschlossen, gelocht etc.

Struktur

glatt

Stärke

10 mm

Oberflächenqualität

Q2 [optional Q3, Q4]

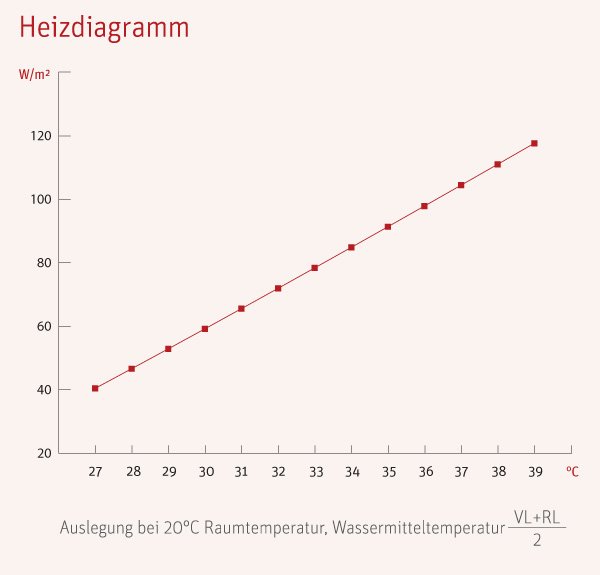

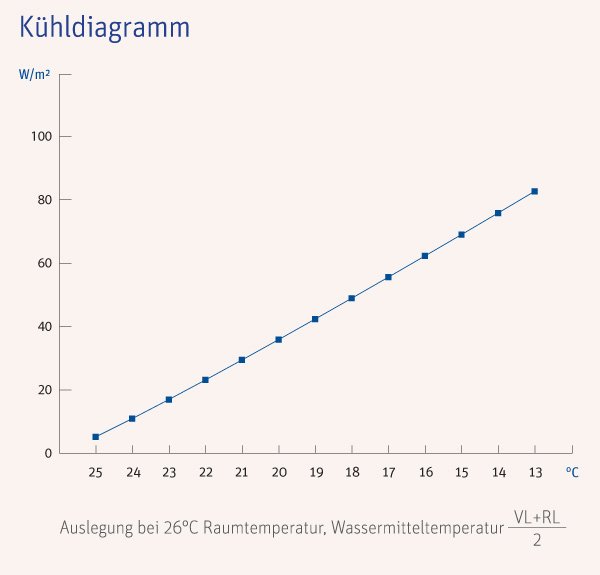

Diagramme
